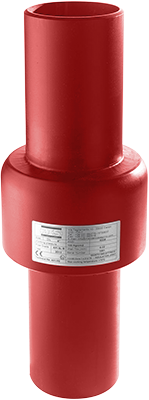

Giunti isolanti-dielettrici per il teleriscaldamento

Giunti isolanti-dielettrici per il teleriscaldamento

I giunti isolanti dielettrici per il teleriscaldamento vengono impiegati nelle reti di tubazioni interrate che trasportano acqua calda ad alta temperatura. A tal fine i giunti dielettrici per il teleriscaldamento vengono costruiti con caratteristiche meccaniche diverse rispetto ai giunti isolanti di altre categorie: i componenti isolanti sono infatti fatti con materiali che consentono di sopportare temperature di esercizio fino a 140°C e pressioni di esercizio fino a 20 bar.

Il teleriscaldamento è una forma di riscaldamento che consiste nella distribuzione, attraverso una rete di tubazioni isolate e interrate, di acqua calda, acqua surriscaldata o vapore, detti fluidi termovettori. Questi provengono da una grossa centrale di produzione e vengono distribuiti alle abitazioni per poi tornare alla stessa centrale. ll fluido termovettore più utilizzato è l'acqua.

Temperatura progettoResistenza di isolamento in aria seccaTensione elettrica di prova a.c.Tensione elettrica di perforazione c.a.Pressione nominalePressione di collaudo
-10°C+140°C>100 Mohm3,5 KV>10 KV25 bar38 bar

Contatta l’Ufficio Vendite per avere maggiori informazioni.

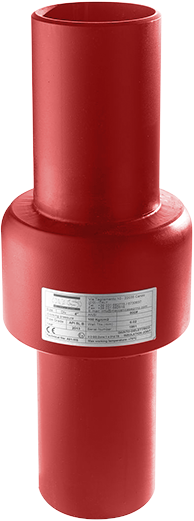

  • Meccanica Segrino - Giunti isolanti per il teleriscaldamento / District heating insulating joints

Tabella dimensionale prodotti PN25 per teleriscaldamento (unità di misura millimetri)

Codice
Prodotto
DN**ASEBCLPeso Kg
P020HT3/4"26,73,916560952501,5
P025HT1"33,43,386864932501,7
P032HT1" 1/442,23,5682701153002,6
P040HT1" 1/248,33,6894741133003,5
P050HT2"60,33,9195501253002,8
P065HT2" 1/276,15,00114521393304,5
P080HT3"88,95,00127561724005
P100HT4"114,35,00153641684008
P125HT5"141,34,781927421350014
P150HT6"168,35,602198021050018
P200HT8"219,16,352739020550028
P250HT10"273,06,3532913228470050
P300HT12"323,96,3537813828170060

** Giunti isolanti dielettrici con diametro maggiore e superiori pressioni di esercizio sono disponibili su richiesta

Caratteristiche meccaniche
Estremità tubolari: Acciaio API 5L/EN 10208-2 o equivalente
Corpo centrale: Acciaio ASTM A 105-E355 o equivalente
Estremità predisposte per la saldatura di testa: API 5L/EN 10208-2, Smussi= 30° +5/-0

Certificates available: EN 10204 3.1 and CE compliance


II 3 GD Zone Ex T6 Technical file: A02-MS
